令和5年度 春期 システムアーキテクト試験 午前Ⅱ 問2
テクノロジシステム開発技術モデリング記法(UML・DFD・状態遷移)
図は，階層化されたDFDにおける，あるレベルのDFDの一部である。プロセス1を子プロセスに分割して詳細化したDFDのうち，適切なものはどれか。ここで，プロセス1の子プロセスは，プロセス1-1，1-2及び1-3とする。
図の説明テキスト

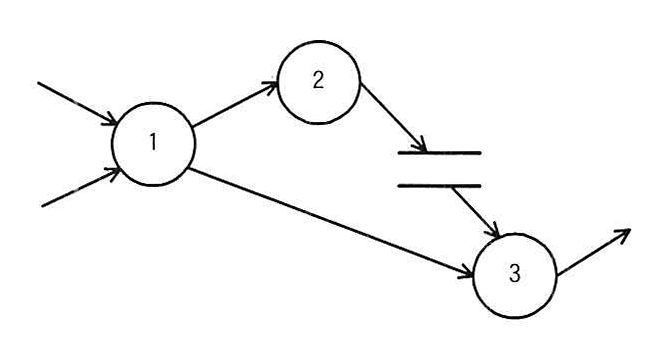

問題文で提示されている階層化されたDFDの一部。左側外部から「プロセス1」へ2本の入力データフローがある。「プロセス1」から「プロセス2」へ1本、「プロセス3」へ1本の出力データフローがある。「プロセス2」からデータストア（2本の平行線）へデータフローがあり、データストアから「プロセス3」へデータフローがある。「プロセス3」からは右側外部へ1本の出力データフローがある。
図の説明テキスト

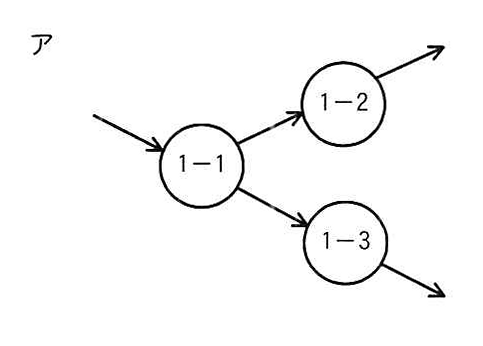

3つの丸いプロセス「1-1」「1-2」「1-3」からなるDFD。左外部からプロセス1-1へ入力データフローが1本。1-1からプロセス1-2へ1本、プロセス1-3へ1本のデータフロー。1-2から右外部へ出力1本、1-3から右外部へ出力1本。外部からの入力は合計1本、外部への出力は合計2本。
図の説明テキスト

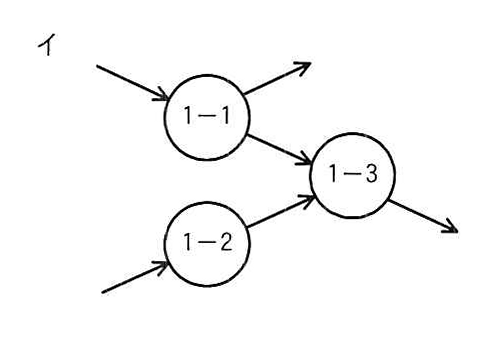

3つの丸いプロセス「1-1」「1-2」「1-3」からなるDFD。左外部からプロセス1-1へ入力1本、左外部からプロセス1-2へ入力1本。1-1から右外部へ出力1本、1-1からプロセス1-3へ1本。1-2からプロセス1-3へ1本。1-3から右外部へ出力1本。外部からの入力は合計2本、外部への出力は合計2本。
図の説明テキスト

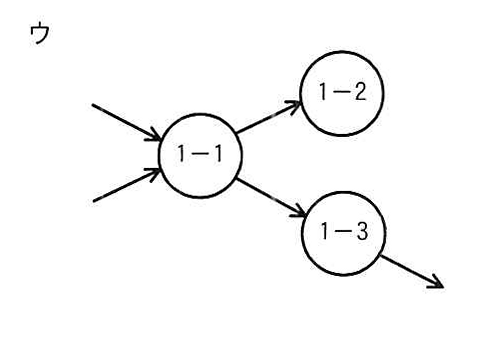

3つの丸いプロセス「1-1」「1-2」「1-3」からなるDFD。左外部からプロセス1-1へ入力データフローが2本。1-1からプロセス1-2へ1本、プロセス1-3へ1本のデータフロー。1-2からの出力はない。1-3から右外部へ出力1本。外部からの入力は合計2本、外部への出力は合計1本。
図の説明テキスト

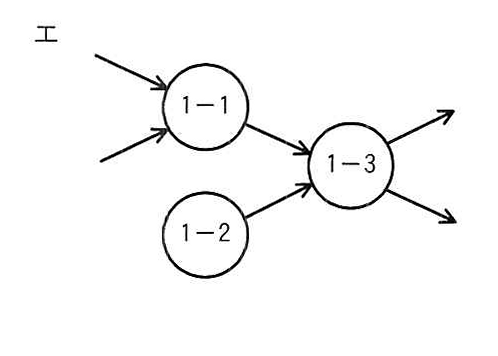

3つの丸いプロセス「1-1」「1-2」「1-3」からなるDFD。左外部からプロセス1-1へ入力データフローが2本。1-1からプロセス1-3へ1本。プロセス1-2には入力がなく、1-2からプロセス1-3へ1本。1-3から右外部へ出力が2本。外部からの入力は合計2本、外部への出力は合計2本。
解答・解説
正解: イ.
階層化されたDFD（データフロー図）において、プロセスを詳細化（子プロセスに分割）する際、親プロセスの入力・出力データフローと、子プロセス群の外部との入力・出力データフローは完全に一致しなければなりません。これをデータフローの保存則と呼びます。
各選択肢の解説
- ア：子プロセス群の外部とのデータフローが、親プロセスの入力・出力データフローと一致していないため不適切です。
- イ：親プロセスへの入力・出力データフローと、子プロセス群（プロセス1-1, 1-2, 1-3）が外部とやり取りするデータフローが過不足なく一致しているため、適切です。
- ウ：子プロセス群の外部とのデータフローが、親プロセスの入力・出力データフローと一致していないため不適切です。
- エ：子プロセス群の外部とのデータフローが、親プロセスの入力・出力データフローと一致していないため不適切です。
