令和5年度 春期 応用情報技術者試験 午前 問22

図1の電圧波形の信号を,図2の回路に入力したときの出力電圧の波形はどれか。
ここで,ダイオードの順電圧は 0V であるとする。

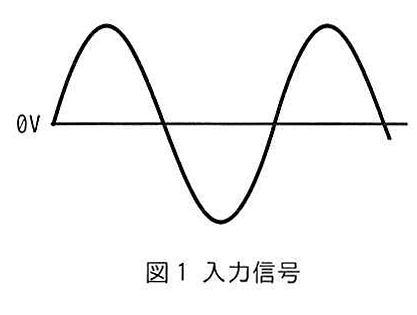

図1 入力信号
図の説明テキスト

「図1 入力信号」というキャプションがついた波形図。0Vの水平線を中心に、正負に振れる正弦波の波形が描かれている。

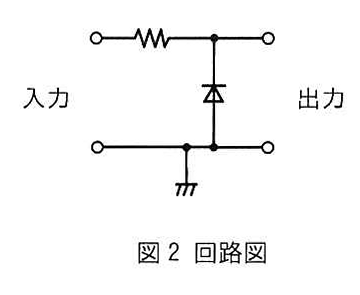

図2 回路図
図の説明テキスト

「図2 回路図」というキャプションがついた回路図。左側の上下に入力端子があり、上側のラインに抵抗が直列に接続されている。抵抗の右側から下側のライン(グランドに接地)に向けてダイオードが接続されている。ダイオードの向きはカソードが上でアノードが下である。右側の上下に出力端子がある。

解答・解説

正解: ア.

図2の回路は、入力に対して抵抗が直列に、ダイオードが出力端子と並列に(カソードを上側のライン、アノードをグランド側に向けて)接続されているクリッパ回路(リミッタ回路)です。ダイオードは、アノードからカソードの方向へは電流を通し(順バイアス)、逆方向へは電流を通さない(逆バイアス)特性を持ちます。本問では「ダイオードの順電圧は 0V0\text{V}」とされているため、電圧降下は発生しません。

  1. 入力電圧が正(++)のとき
    ダイオードに逆方向の電圧がかかるため、電流は流れません(オフ状態)。抵抗にも電流が流れず電圧降下が生じないため、入力された電圧がそのまま出力側に現れ、出力電圧の波形は入力波形と同じになります。

  2. 入力電圧が負(−-)のとき
    ダイオードに順方向の電圧がかかるため、電流が流れます(オン状態)。順電圧が 0V0\text{V} なので出力端子間はダイオードで短絡された状態になり、入力電圧はすべて抵抗にかかるため、出力電圧は 0V0\text{V} になります。

したがって、正の期間の電圧のみがそのまま出力され、負の期間は 0V0\text{V} となる波形が正解です。

各選択肢の解説

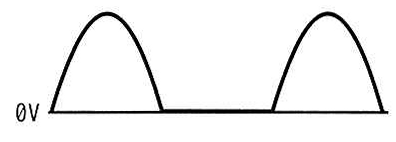

  • ア:正の電圧だけがそのまま出力され、負の電圧が 0V0\text{V} になっているため、正解です。

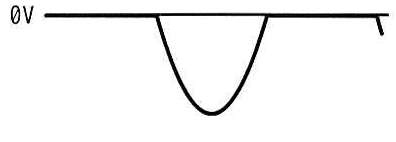

  • イ:負の電圧だけが出力されている波形です。これはダイオードの向きが逆の場合の出力になります。

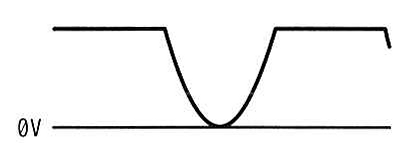

  • ウ:波形全体が 0V0\text{V} 以上にあり、一定の電圧で平らな区間のあと谷の底が 0V0\text{V} に接する波形です。正の期間に入力波形がそのまま出力されていないため、本問の出力とは異なります。

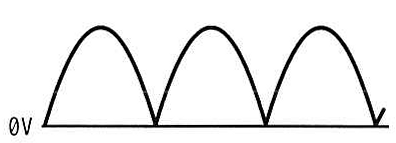

  • エ:負の期間も正の向きに折り返され、正の山が隙間なく続く全波整流の波形です。ダイオードブリッジなどを用いた全波整流回路の出力であり、本問の出力とは異なります。
