令和7年度 秋期 応用情報技術者試験 午後 問題 問6 受講管理システムのデータモデル変更

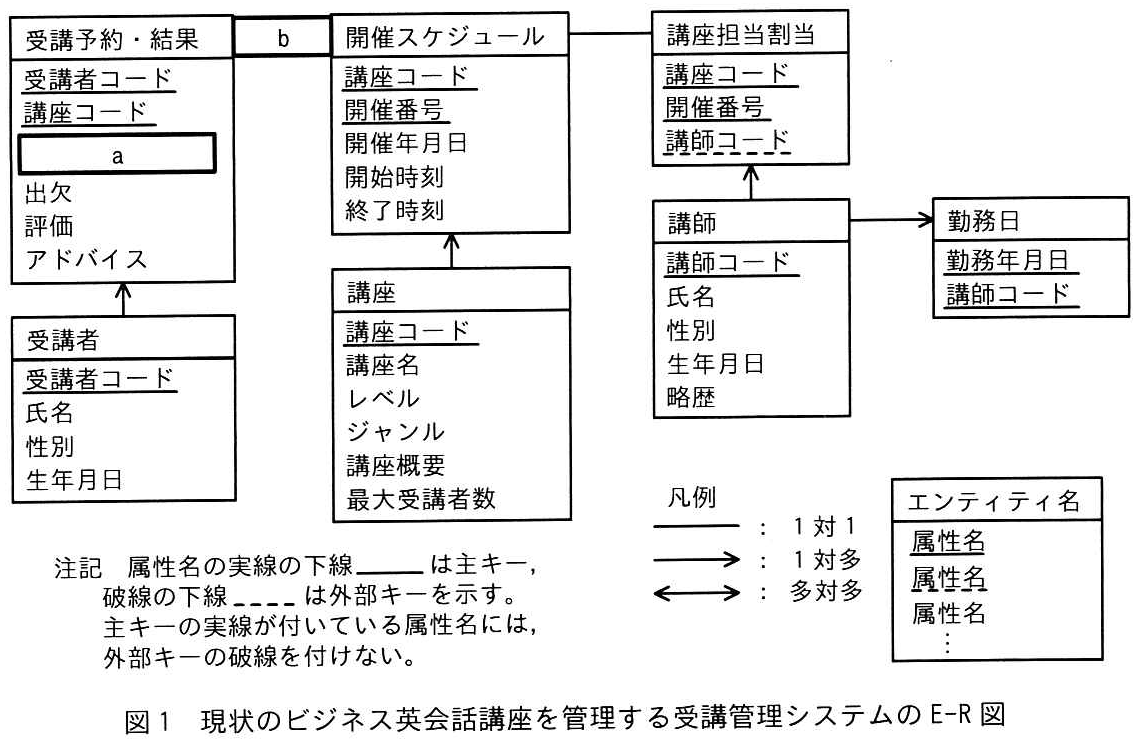

【エンティティの構成と属性】（実線下線は主キー、破線下線は外部キー。主キーと外部キーを兼ねる場合は実線のみ）
・受講予約・結果: 受講者コード(PK), 講座コード(PK), a(PK), 出欠, 評価, アドバイス
・受講者: 受講者コード(PK), 氏名, 性別, 生年月日
・開催スケジュール: 講座コード(PK), 開催番号(PK), 開催年月日, 開始時刻, 終了時刻
・講座: 講座コード(PK), 講座名, レベル, ジャンル, 講座概要, 最大受講者数
・講座担当割当: 講座コード(PK), 開催番号(PK), 講師コード(PK)
・講師: 講師コード(PK), 氏名, 性別, 生年月日, 略歴
・勤務日: 勤務年月日(PK), 講師コード(PK)

【リレーションシップ】
・受講予約・結果 から 受講者 へ矢印（多対1）
・受講予約・結果 と 開催スケジュール の間に線があり、線上にbが配置されている
・開催スケジュール から 講座 へ矢印（多対1）
・講座担当割当 から 開催スケジュール へ矢印（多対1）
・講座担当割当 から 講師 へ矢印（多対1）
・勤務日 から 講師 へ矢印（多対1）

【凡例】
・線のみ: 1対1
・片側矢印(→): 1対多
・両側矢印(←→): 多対多
・エンティティのボックスは上部にエンティティ名、下部に属性名を記述

【注記】
属性名の実線の下線は主キー、破線の直線は外部キーを示す。主キーの実線が付いている属性名には、外部キーの破線を付けない。

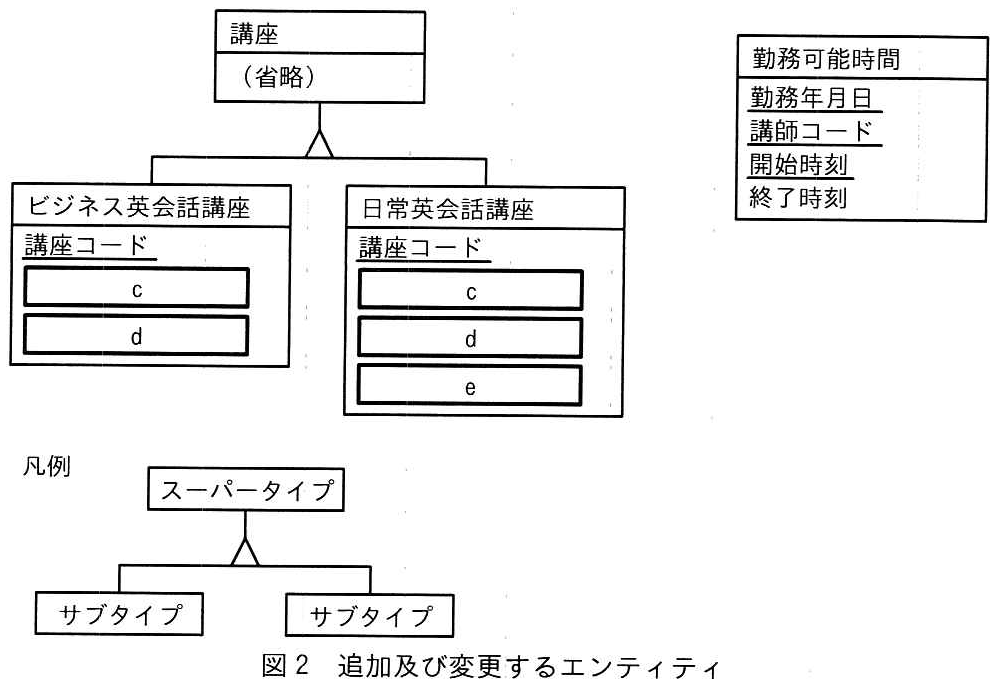

ER図のような模式図。
・スーパータイプ「講座（省略）」から、排他的なサブタイプとして「ビジネス英会話講座」と「日常英会話講座」が派生している。
・「ビジネス英会話講座」の属性: 講座コード(主キー、下線あり)、c、d。
・「日常英会話講座」の属性: 講座コード(主キー、下線あり)、c、d、e。
・右側に独立したエンティティ「勤務可能時間」がある。属性は 勤務年月日(主キー、下線あり)、講師コード(主キー、下線あり)、開始時刻(主キー、下線あり)、終了時刻。
・左下に「凡例」があり、スーパータイプからサブタイプへの派生を示す記法（線と三角形）が説明されている。

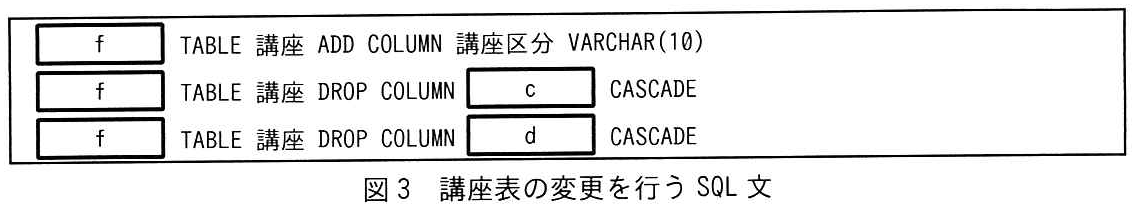

講座表の変更を行うSQL文を示す枠。3行のSQL文が記載されており、それぞれ空欄を含む。
1行目: f TABLE 講座 ADD COLUMN 講座区分 VARCHAR(10)
2行目: f TABLE 講座 DROP COLUMN c CASCADE
3行目: f TABLE 講座 DROP COLUMN d CASCADE

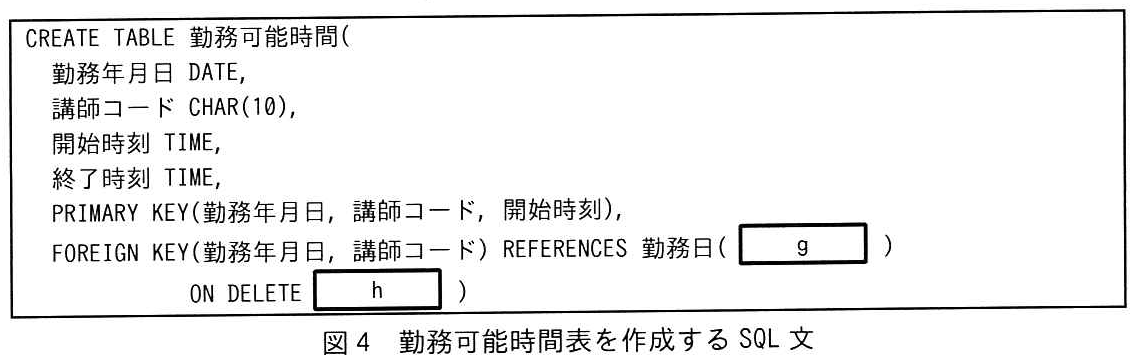

勤務可能時間表を作成するSQL文を示す枠。
CREATE TABLE 勤務可能時間(
勤務年月日 DATE,
講師コード CHAR(10),
開始時刻 TIME,
終了時刻 TIME,
PRIMARY KEY(勤務年月日, 講師コード, 開始時刻),
FOREIGN KEY(勤務年月日, 講師コード) REFERENCES 勤務日( g )
ON DELETE h )

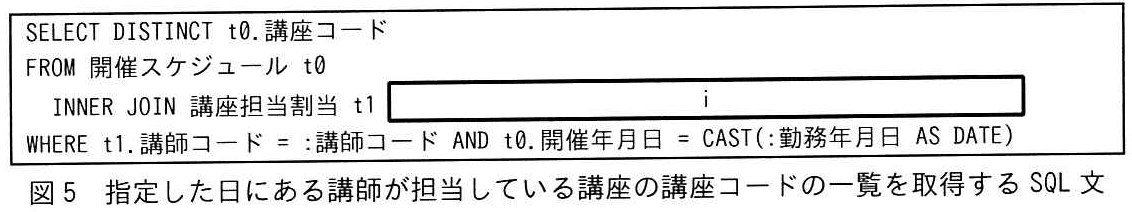

指定した日にある講師が担当している講座の講座コードの一覧を取得するSQL文を示す枠。
SELECT DISTINCT t0.講座コード
FROM 開催スケジュール t0
INNER JOIN 講座担当割当 t1 i
WHERE t1.講師コード = :講師コード AND t0.開催年月日 = CAST(:勤務年月日 AS DATE)
