令和5年度 秋期 データベーススペシャリスト試験 午後I 問1 関数従属性と正規形の判定

電子機器の製造受託会社における調達システムの概念データモデリングに関する次の記述を読んで，設問に答えよ。

基板上に電子部品を実装した電子機器の製造受託会社であるA社は，自動車や家電などの製品開発を行う得意先から電子機器の試作品の製造を受託し，電子部品の調達と試作品の製造を行う。今回，調達システムの概念データモデル及び関係スキーマを再設計した。

〔現行業務〕

1. 組織
   (1) 組織は，組織コードで識別し，組織名をもつ。組織名は重複しない。
   (2) 組織は，階層構造であり，いずれか一つの上位組織に属する。

2. 役職
   役職は，役職コードで識別し，役職名をもつ。役職名は重複しない。

3. 社員
   (1) 社員は，社員コードで識別し，氏名をもつ。同姓同名の社員は存在し得る。
   (2) 社員は，いずれかの組織に所属し，複数の組織に所属し得る。
   (3) 一部の社員は，各組織において役職に就く。同一組織で複数の役職には就かない。
   (4) 社員には，所属組織ごとに，業務内容の報告先となる社員が高々 1 名決まっている。

4. 得意先と仕入先
   (1) 製造受託の依頼元を得意先，電子部品の調達先を仕入先と呼ぶ。
   (2) 得意先と仕入先とを併せて取引先と呼ぶ。取引先は，取引先コードを用いて識別し，取引先名と住所をもつ。
   (3) 取引先が，得意先と仕入先のどちらに該当するかは，取引先区分で分類している。得意先と仕入先の両方に該当する取引先は存在しない。
   (4) 仕入先は，電子部品を扱う商社である。A社は，仕入先と調達条件（単価，ロットサイズ，納入可能年月日）を交渉して調達する。仕入先ごとに昨年度調達金額をもつ。
   (5) 得意先は，昨年度受注金額をもつ。

5. 品目
   (1) 試作品を構成する電子部品を品目と呼び，電子部品メーカー（以下，メーカーという）が製造している。
   ① 品目は，メーカーが付与するメーカー型式番号で識別する。メーカー型式番号は，メーカー間で重複しない。
   ② メーカー各社が発行する電子部品カタログでメーカー型式番号を調べると，電子部品の仕様や電気的特性は記載されているが，単価やロットサイズは記載されていない。
   (2) 品目は，メーカーが付けたブランドのいずれか一つに属する。
   ① ブランドは，ブランドコードで識別し，ブランド名をもつ。
   ② 仕入先は，幾つものブランドを扱っており，同じブランドを異なる仕入先から調達することができる。仕入先ごとに，どのブランドを取り扱っているかを登録している。
   (3) 品目は，品目のグループである品目分類のいずれか一つに属する。品目分類は，品目分類コードで識別し，品目分類名をもつ。

6. 試作案件登録
   (1) 得意先にとって試作とは，量産前の設計検証，機能比較を目的に，製品用途ごとに，性能や機能が異なる複数のモデルを準備することをいう。得意先からモデルごとの設計図面，品目構成，及び製造台数の提示を受け，試作案件として次を登録する。
   ① 試作案件
   ・試作案件は，試作案件番号で識別し，試作案件名，得意先，製品用途，試作案件登録年月日をもつ。
   ② モデル
   ・モデルごとに，モデル名，設計図面番号，製造台数，得意先希望納入年月日をもつ。モデルは，試作案件番号とモデル名で識別する。
   ③ モデル構成品目
   ・モデルで使用する品目ごとに，モデル1台当たりの所要数量をもつ。
   ④ 試作案件品目
   ・試作案件で使用する品目ごとの合計所要数量をもつ。
   ・通常，品目の調達はA社が行うが，得意先から無償で支給されることがある。この数量を得意先支給数量としてもつ。
   ・合計所要数量から得意先支給数量を減じた必要調達数量をもつ。

7. 見積依頼から見積回答入手まで
   (1) 品目を調達する際は，当該品目のブランドを扱う複数の仕入先に見積依頼を行う。
   ① 見積依頼には，見積依頼番号を付与し，見積依頼年月日を記録する。また，どの試作案件に対する見積依頼かが分かるようにしておく。
   ② 仕入先に対しては，見積依頼がどの得意先の試作案件によるのか明かすことはできないが，得意先が不適切な品目を選定していた場合に，仕入先からの助言を得るために，製品用途を提示する。
   ③ 品目ごとに見積依頼明細番号を付与し，必要調達数量，希望納入年月日を提示する。
   ④ 仕入先に対して，見積回答時には対応する見積依頼番号，見積依頼明細番号の記載を依頼する。
   (2) 仕入先から見積回答を入手する。見積回答が複数に分かれることはない。
   ① 入手した見積回答には，見積依頼番号，見積有効期限，見積回答年月日，仕入先が付与した見積回答番号が記載されている。見積回答番号は，仕入先間で重複し得る。
   ② 見積回答の明細には，見積依頼明細番号，メーカー型式番号，調達条件，仕入先が付与した見積回答明細番号が記載されている。回答されない品目もある。見積回答明細番号は，仕入先間で重複し得る。
   ③ 見積回答の明細には，見積依頼とは別の複数の品目が提案として返ってくることがある。その場合，その品目の提案理由が記載されている。
   ④ 見積回答の明細には，一つの品目に対して複数の調達条件が返ってくることがある。例えば，ロットサイズが1,000個の品目に対して，見積依頼の必要調達数量が300個の場合，仕入先から，ロットサイズ 1,000個で単価 0.5円，ロットサイズ1個で単価2円，という2通りの見積回答の明細が返ってくる。

8. 発注から入荷まで
   (1) 仕入先からの見積回答を受けて，得意先と相談の上，品目ごとに妥当な調達条件を一つだけ選定する。
   ① 選定した調達条件に対応する見積回答明細を発注明細に記録し，発注ロット数，指定納入年月日を決める。
   ② 同時期に同じ仕入先に発注する発注明細は，試作案件が異なっても，1回の発注に束ねる。
   ③ 発注ごとに発注番号を付与し，発注年月日と発注合計金額を記録する。
   (2) 発注に基づいて，仕入先から品目を入荷する。
   ① 入荷ごとに入荷番号を付与し，入荷年月日を記録する。
   ② 入荷の品目ごとに入荷明細番号を発行する。1件の発注明細に対して，入荷が分かれることはない。
   ③ 入荷番号と入荷明細番号が書かれたシールを品目の外装に貼って，製造担当へ引き渡す。

〔利用者の要望〕

1. 品目分類の階層化
   品目分類を大分類，中分類，小分類のような階層的な構造にしたい。当面は3階層でよいが，将来的には階層を増やす可能性がある。

2. 仕入先からの分納
   一部の仕入先から1件の発注明細に対する納品を分けたいという分納要望が出てきた。分納要望に応えつつ，未だ納入されていない数量である発注残ロット数も記録するようにしたい。

〔現行業務の概念データモデルと関係スキーマの設計〕

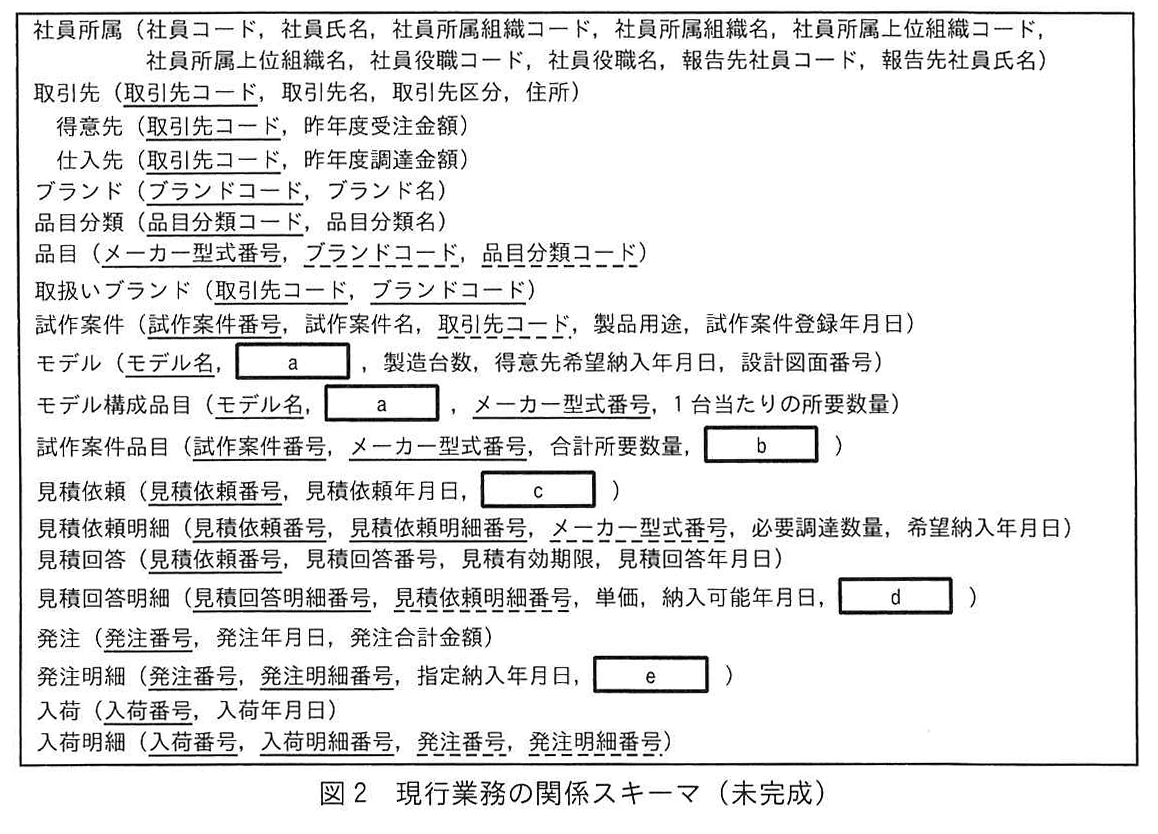

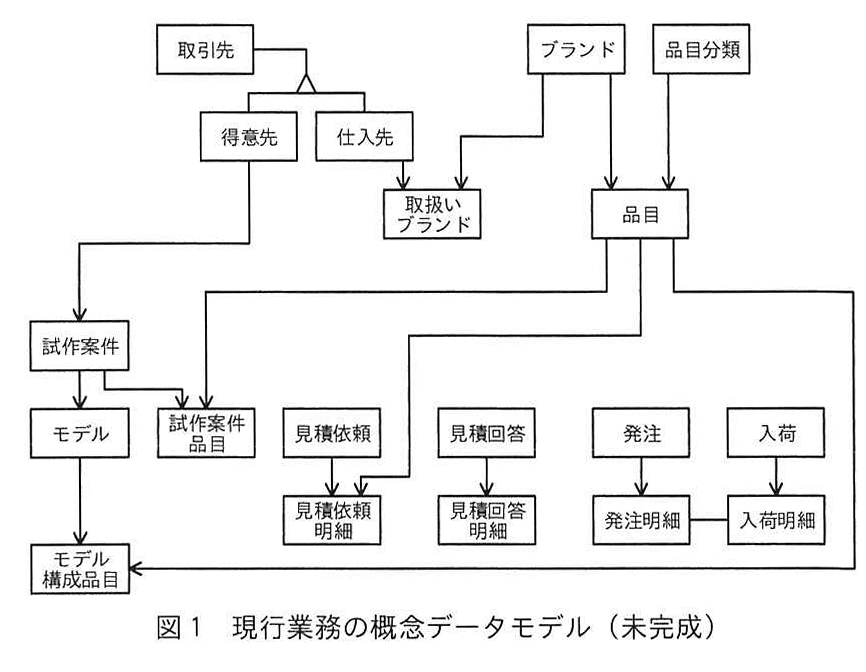

現行業務の概念データモデルを図1に，関係スキーマを図2に示す。

解答に当たっては，巻頭の表記ルールに従うこと。ただし，エンティティタイプ間の対応関係にゼロを含むか否かの表記は必要ない。エンティティタイプ間のリレーションシップとして“多対多”のリレーションシップを用いないこと。属性名は，意味を識別できる適切な名称とすること。関係スキーマに入れる属性を答える場合，主キーを表す下線，外部キーを表す破線の下線についても答えること。
