令和5年度 秋期 応用情報技術者試験 午前 問32
テクノロジネットワークIPアドレス・サブネット設計

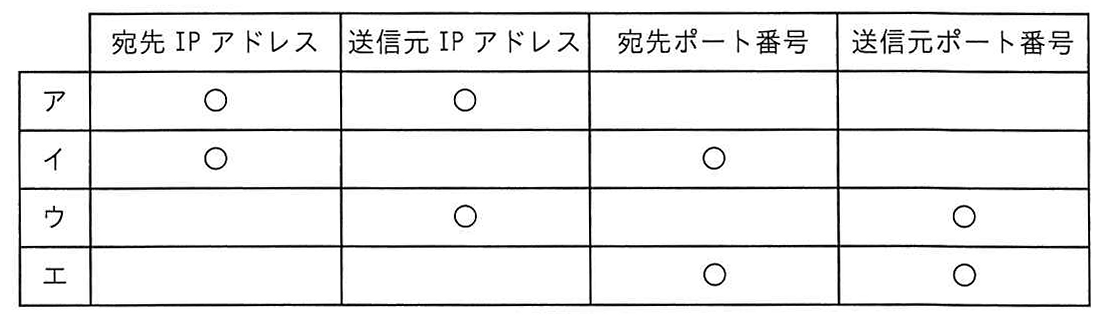

プライベート IP アドレスを割り当てられた PC が NAPT（IP マスカレード）機能をもつルータを経由して，インターネット上の Web サーバにアクセスしている。Web サーバから PC への応答パケットに含まれるヘッダー情報のうち，このルータで書き換えられるフィールドの組合せとして，適切なものはどれか。ここで，表中の ○ はフィールドの情報が書き換えられることを表す。
図の説明テキスト
| 宛先 IP アドレス | 送信元 IP アドレス | 宛先ポート番号 | 送信元ポート番号 | |
|---|---|---|---|---|
| ア | ○ | ○ | ||
| イ | ○ | ○ | ||
| ウ | ○ | ○ | ||
| エ | ○ | ○ |
解答・解説
正解: イ. 宛先 IP アドレス：○，宛先ポート番号：○
NAPT（Network Address Port Translation / IPマスカレード） とは、プライベートIPアドレスとグローバルIPアドレスを、ポート番号とセットにして相互に変換する技術です。これにより、1つのグローバルIPアドレスを共有して、複数のPCが同時にインターネットへ接続可能になります。
PCからインターネット上のWebサーバへ要求パケットを送信する際、ルータはパケットの「送信元IPアドレス（PCのプライベートIP）」を「ルータのグローバルIP」に、「送信元ポート番号（PCのポート）」を「ルータが割り当てたポート番号」に書き換えます。
その後、WebサーバからPCへの応答パケットがルータに戻ってきた際、ルータは保持している変換テーブルを参照して逆の変換を行います。具体的には、応答パケットの以下のフィールドを書き換えます。
- 宛先IPアドレス：ルータのグローバルIPアドレスから、元のPCのプライベートIPアドレスに書き換えます。
- 宛先ポート番号：ルータが割り当てたポート番号から、元のPCの送信元ポート番号に書き換えます。
したがって、ルータで書き換えられるフィールドの適切な組合せは「宛先IPアドレス」と「宛先ポート番号」です。
### 各選択肢の解説
- ア：送信元IPアドレス（WebサーバのIPアドレス）は書き換えられません。
- イ：正解の組合せです。
- ウ：送信元IPアドレスと送信元ポート番号（いずれもWebサーバ側の情報）は書き換えられません。
- エ：送信元ポート番号は書き換えられません。
