NAND素子を用いた次の組合せ回路の出力Zを表す式はどれか。ここで,論理式中の “・” は論理積,“+” は論理和,“” はXの否定を表す。

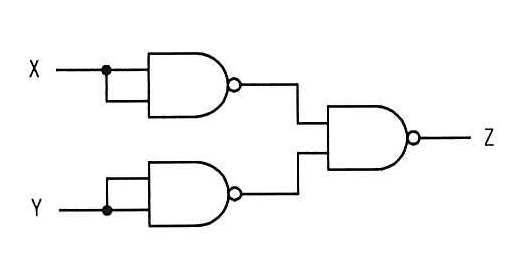

図の説明テキスト
NAND素子を3つ組み合わせた論理回路図。入力Xと入力Yがある。
- 入力Xは2つに分岐し、1つ目のNAND素子の2つの入力端子に接続される。
- 入力Yは2つに分岐し、2つ目のNAND素子の2つの入力端子に接続される。
- 1つ目と2つ目のNAND素子の出力が、それぞれ3つ目のNAND素子の入力端子に接続される。
- 3つ目のNAND素子の出力がZとなる。
解答・解説を読む
正解: 選択肢イ
NAND素子(否定論理積)は、入力の論理積(AND)の否定(NOT)を出力する論理回路です。
本問の組合せ回路の出力Zが正解のイ()となることから、回路は以下のような構成になっていると推測されます。
- 入力 と をそれぞれNAND素子に入力し、否定(NOT)を生成します。
- この2つの出力をさらに別のNAND素子に入力します。
- 出力
ここで、ド・モルガンの法則()を用いると、式を以下のように変形できます。
二重否定は元の値に戻るため、
となります。したがって、この回路は OR(論理和)回路 を表しています。
各選択肢の解説
- ア: は AND(論理積) を表します。NAND素子の出力にもう一度NOTを接続した構成などで実現されます。
- イ: は OR(論理和) を表します。本問の正解です。
- ウ: は NAND(否定論理積) を表します。
- エ: は NOR(否定論理和) を表します。OR回路の出力にさらにNOTを接続した構成などで実現されます。
