IPネットワークにおいて IEEE 802.1Q で使用される VLANタグは図のイーサネットフレームのどの位置に挿入されるか。

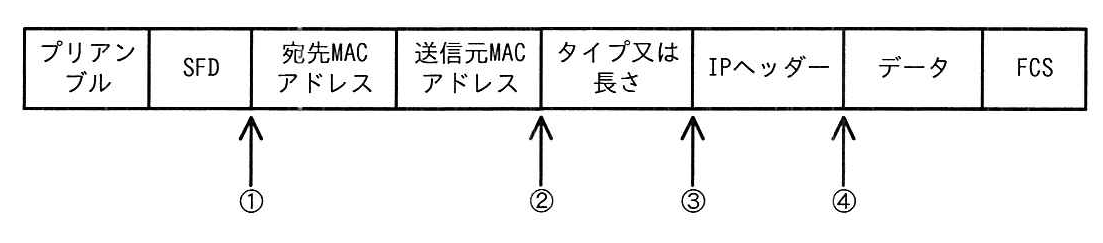

図の説明テキスト
イーサネットフレームの構造図。左から順に「プリアンブル」「SFD」「宛先MACアドレス」「送信元MACアドレス」「タイプ又は長さ」「IPヘッダー」「データ」「FCS」の各フィールドが並んでいる。また、フィールドの境界に下から上へ指し示す矢印があり、それぞれに丸数字が振られている。①は「SFD」と「宛先MACアドレス」の間、②は「送信元MACアドレス」と「タイプ又は長さ」の間、③は「タイプ又は長さ」と「IPヘッダー」の間、④は「IPヘッダー」と「データ」の間を指している。
解答・解説を読む
正解: 選択肢イ
IEEE 802.1Qで規定されているVLANタグ（4バイト）は、イーサネットフレームにおいて送信元MACアドレスとタイプ（または長さ）フィールドの間に挿入されます。
これにより、既存のイーサネットフレームの形式を大きく変えずに、フレームがどのVLANに属しているかの情報（VLAN IDなど）を付加することが可能になります。
各選択肢の解説
- ア（①）: 誤り。イーサネットフレームの先頭（宛先MACアドレスの前）や、宛先MACアドレスと送信元MACアドレスの間には挿入されません。
- イ（②）: 正しい。送信元MACアドレスの直後（タイプフィールドの直前）にVLANタグが挿入されます。
- ウ（③）: 誤り。タイプフィールドとデータフィールドの間には挿入されません。
- エ（④）: 誤り。データフィールドの後方（FCSの前など）には挿入されません。
