令和5年度 秋期 応用情報技術者試験 午前 問53
マネジメント進捗管理スケジュールネットワーク・短縮技法
プロジェクトのスケジュールを短縮したい。当初の計画は図1のとおりである。作業Eを作業E1, E2, E3に分けて，図2のとおりに計画を変更すると，スケジュールは全体で何日短縮できるか。

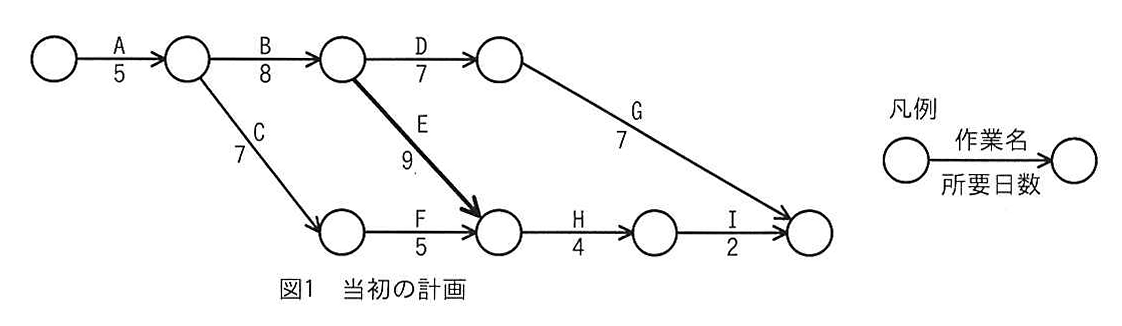

図の説明テキスト
アローダイアグラム。下部に「図1 当初の計画」というキャプションがある。右側の凡例: 白丸がノード（作業の分岐・合流点）、実線矢印が作業を表し、矢印の上が作業名、下が所要日数。接続関係([作業名:所要日数])は次のとおり(ノード番号は説明の便宜上付与)。
- 開始ノード →[A:5]→ ノード1
- ノード1 →[B:8]→ ノード2
- ノード1 →[C:7]→ ノード3
- ノード2 →[D:7]→ ノード4
- ノード2 →[E:9]→ ノード5
- ノード3 →[F:5]→ ノード5
- ノード4 →[G:7]→ 終了ノード
- ノード5 →[H:4]→ ノード6
- ノード6 →[I:2]→ 終了ノード
作業Gと作業Iは同じ終了ノードに合流する。

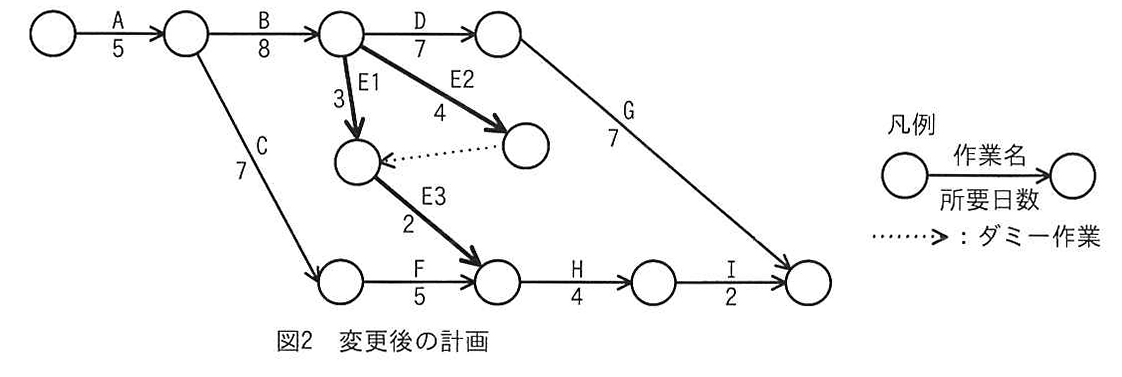

図の説明テキスト
アローダイアグラム。下部に「図2 変更後の計画」というキャプションがある。右側の凡例: 丸がノード、矢印の上が作業名、下が所要日数、点線の矢印はダミー作業。接続関係([作業名:所要日数])は次のとおり。
- 開始ノード →[A:5]→ ノード1
- ノード1 →[B:8]→ ノード2
- ノード1 →[C:7]→ ノード3
- ノード2 →[D:7]→ ノード4
- ノード4 →[G:7]→ 終了ノード
- ノード2 →[E1:3]→ ノード5
- ノード2 →[E2:4]→ ノード6(E1 と E2 はノード2 から並行して始まる)
- ノード6 →[ダミー作業]→ ノード5(点線の矢印)
- ノード5 →[E3:2]→ ノード7
- ノード3 →[F:5]→ ノード7
- ノード7 →[H:4]→ ノード8
- ノード8 →[I:2]→ 終了ノード
E3 は E1 と E2(ダミー作業経由)の両方が終わってから始まり、H は E3 と F の両方が終わってから始まる。
解答・解説
正解: ア. 1
アローダイアグラムとは
プロジェクトの各作業の順序関係を矢印で結んだ図です。並行して進められる作業を考慮し、プロジェクト全体の所要日数を把握するために用います。開始から終了までの最も所要日数が長い経路を「クリティカルパス」と呼び、この経路上の作業日数がプロジェクト全体の所要日数となります。
正解の根拠
当初の計画（図1）と変更後の計画（図2）について、各ノードに到達するまでに必要な日数（最早結合点）を順に計算し、プロジェクト全体の所要日数を求めます。合流するノードでは、前に行うすべての作業が完了しないと次の作業に進めないため、最も長い日数を採用します。ダミー作業の所要日数は 0 日として計算します。
1. 当初の計画（図1）の所要日数
- 開始ノード： 日目
- ノード2： 日目（作業A経由）
- ノード3： 日目（作業B経由）
- ノード5： 日目（作業C経由）
- ノード4： 日目（作業D経由）
- ノード6： 日目（作業EとFが合流）
- ノード7： 日目（作業H経由）
- 終了ノード： 日目（作業GとIが合流）
当初の計画の全体所要日数は 28 日となります。
2. 変更後の計画（図2）の所要日数
- 開始ノード： 日目
- ノード1： 日目（作業A経由）
- ノード2： 日目（作業B経由）
- ノード3： 日目（作業C経由）
- ノード4： 日目（作業D経由）
- ノード6： 日目（作業E2経由）
- ノード5： 日目（作業E1とダミー作業が合流）
- ノード7： 日目（作業E3とFが合流）
- ノード8： 日目（作業H経由）
- 終了ノード： 日目（作業GとIが合流）
変更後の計画の全体所要日数は 27 日となります。
3. 短縮日数の計算
当初の計画の所要日数から変更後の計画の所要日数を引いて、短縮日数を求めます。
スケジュールは全体で 1 日短縮できます。
各選択肢の解説
- ア: 正解です。全体のスケジュールは1日短縮されます。
- イ: 1日短縮されるため、誤りです。
- ウ: 1日短縮されるため、誤りです。
- エ: 1日短縮されるため、誤りです。
